Periferie aneb co vše lze připojit k počítači

Jak už jsem říkal periferie jsou připojitelná zařízení, která je možné připojit k počítači a rozšiřují jeho možnosti. Periferie připojují většinou ze zadní strany základní jednotky pomocí kabelů s konektory. Na obrázcích se můžete podívat, jak vypadá zadní strana základní jednotky. Do těchto konektorů se zapojují periferie.

Zadní strana PC

Zadní strana PC

Pojďme se podívat, jaké zařízení se připojují do těchto konektorů. Klávesnici, myš, monitor již známe, dále můžeme připojit skener, mikrofon, web-kamera, tablet, sluchátka, reproduktory, tiskárna, mobil, fotoaparát, externí harddisk, čtečka paměťových karet, WIFI router, TV tuner, ......

Vstupní zařízení

KLÁVESNICE

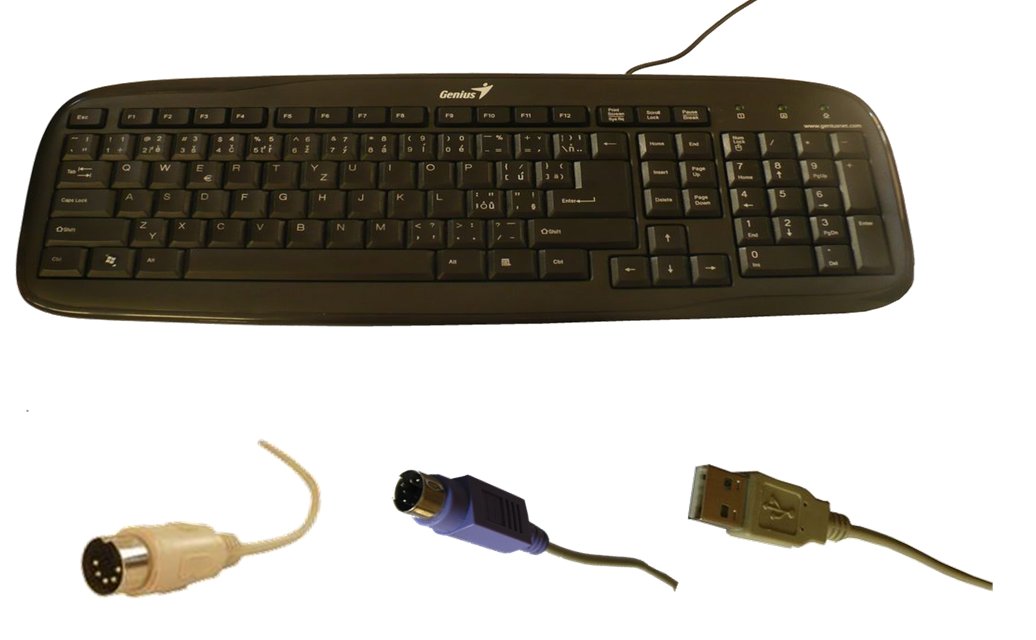

Klávesnice (keyboard). Klávesnice se připojuje několika způsoby, proto, pokud si půjdeme koupit klávesnici měli bychom vědět, jak je připojena (jakým konektorem) k počítači.

Pokud máme bezdrátovou klávesnici také je připojena konektorem USB

Konektor PS2 - kulatý konektor s 5 kolíky	Konektor USB - obdélníkový konektor



MYŠ

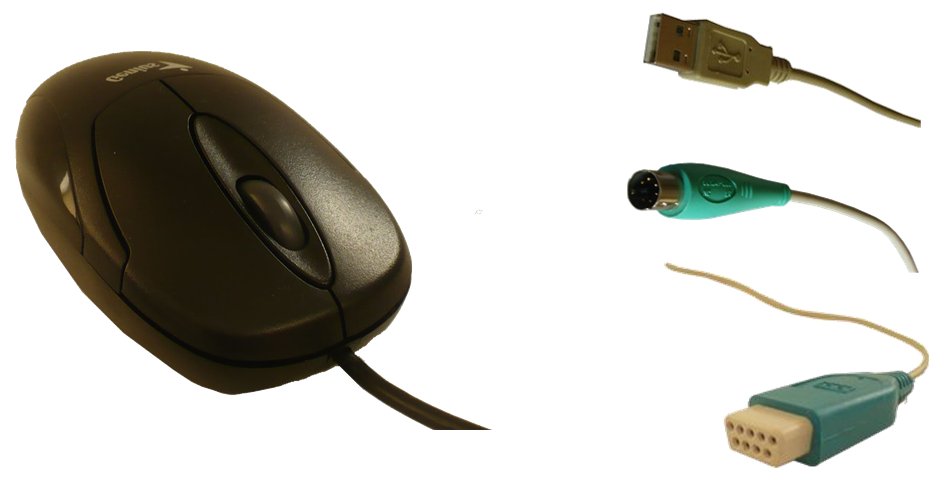

Myš (mouse). Druhé nejpoužívanější zařízení se připojuje několika způsoby, proto, pokud si půjdeme koupit myš měli bychom vědět, jak je připojena (jakým konektorem) k počítači.

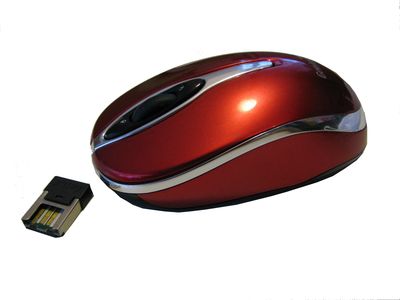

Pokud máme bezdrátovou myš je připojena konektorem USB

Konektor PS2 - kulatý konektor s 5 kolíky	Konektor USB - obdélníkový konektor

MIKROFON

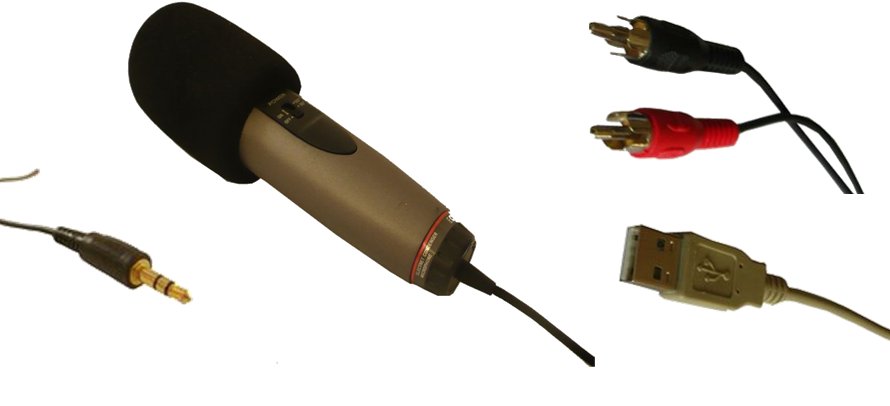

Mikrofon (mikrophone). Mikrofon a sluchátka běžně připojujeme např. k MP3 nebo mobilu a tak tento konektor budeme určitě znát. Mikrofony můžeme také připojit bezdrátově.

Konektor Jack 3,5	Konektor USB

SKENER

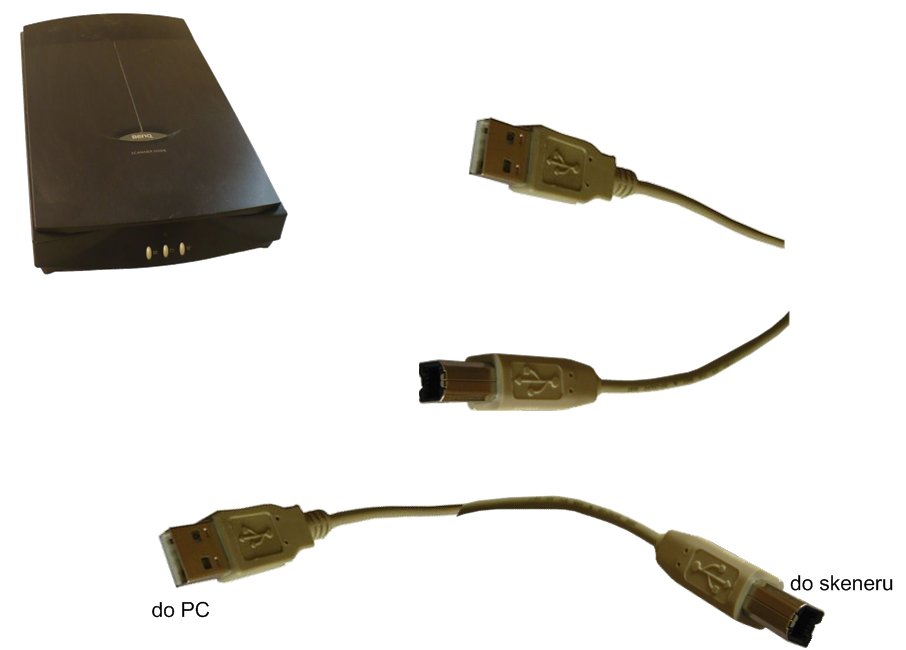

Skener (scanner). Skener se připojuje kabelem s USB konektorem. Tento kabel se zapojuje jak do PC tak do skeneru a na obou koncích nejsou stejné koncovky. U tohoto zařízení si ukážeme, že existuje více typů USB konektorů, které se rozlišují označením. USB A, USB B. Konektory USB B se používají u velkých zařízení jako jsou skenery a tiskárny.

Konektor USB A, tato část se zasouvá do PC	Konektor USB B, tato část se zasouvá do skeneru

WEBKAMERA

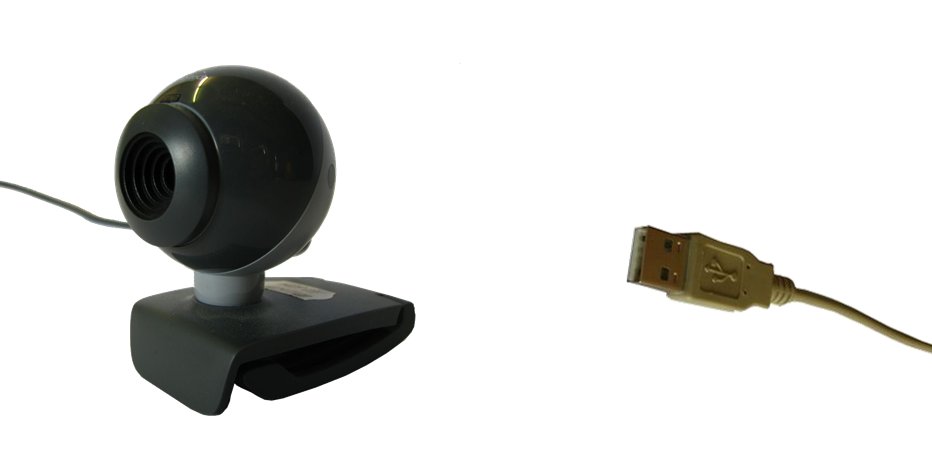

Webkamera (webkamera). Webkamera se připojuje kabelem s USB konektorem.

Konektor USB A, tato část se zasouvá do PC

TABLET KRESLÍCÍ

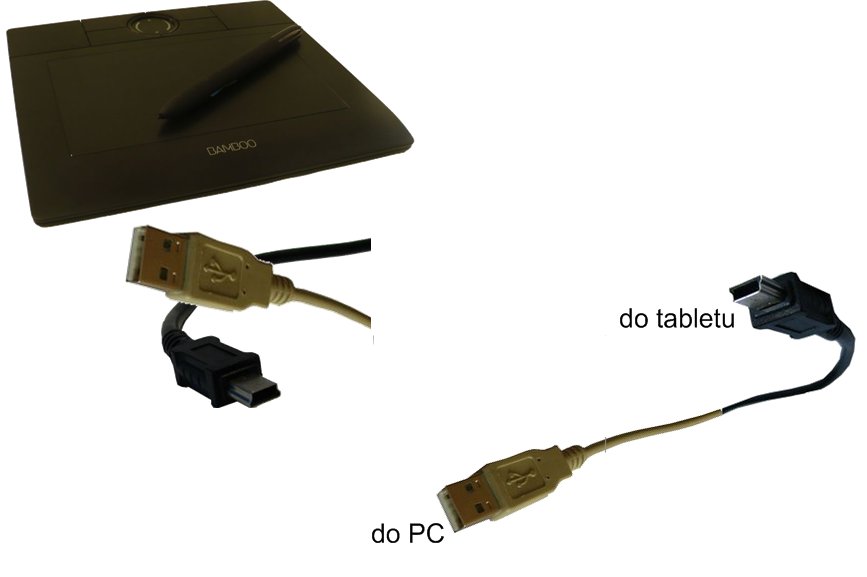

Tablet (tablet). Kreslíci tablet se připojuje USB kabelem. Koncovky na straně tabletu jsou různé. USB mini, micro, C, lighning pro Apple.

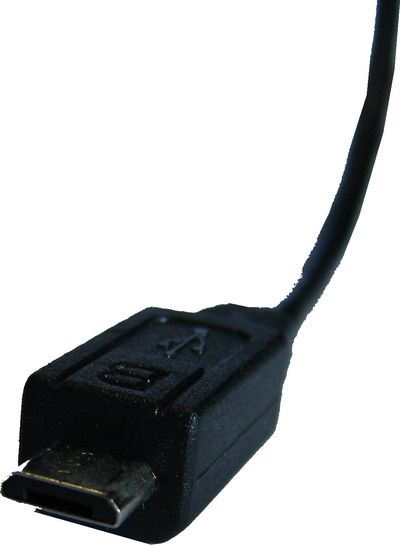

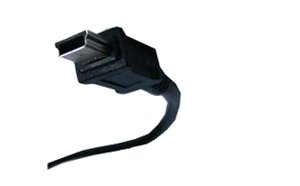

Konektor USB A, tato část se zasouvá do PC	Konektor USB mini, je další typ USB konektoru (čtečky paměťových karet, a ext. DVD romky...)	Konektor USB mikro, tato část se zasouvá do tabletu	Konektor USB C, tato část se zasouvá do tabletu

HERNÍ ZAŘÍZENÍ

Herní zařízení (joystick, volant). Herní zařízení zná většina z vás. Je to vstupní zařízení, které používáte to jako ovládací zařízení pro hry jsou to joystiky, volanty, herní konzole, ... Umožňují snadnější ovládání her. Všechny herní zařízení se připojují USB konektorem.

Výstupní zařízení

MONITOR

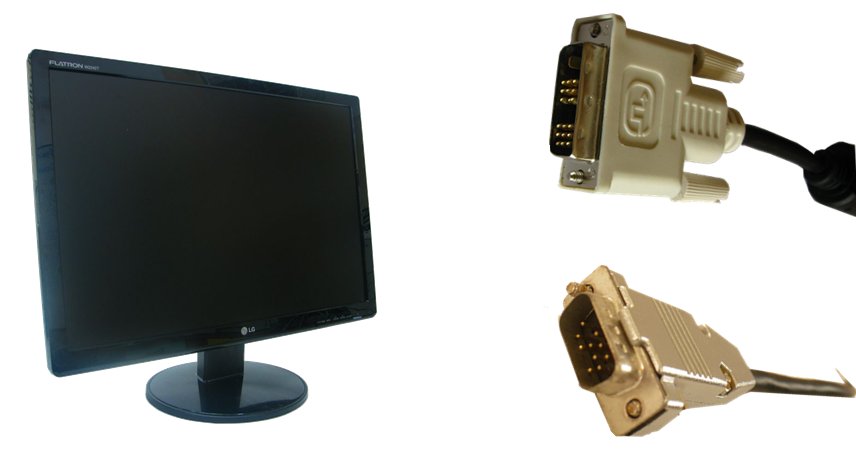

Monitor (monitor) Monitory připojujeme pomocí konektorů se kterými jsme se ještě nesetkali, protože tyto konektory se používají výhradně na připojení monitorů a jiných zobrazovacích zařízení jako jsou projektory, televize, LCD panely, .....

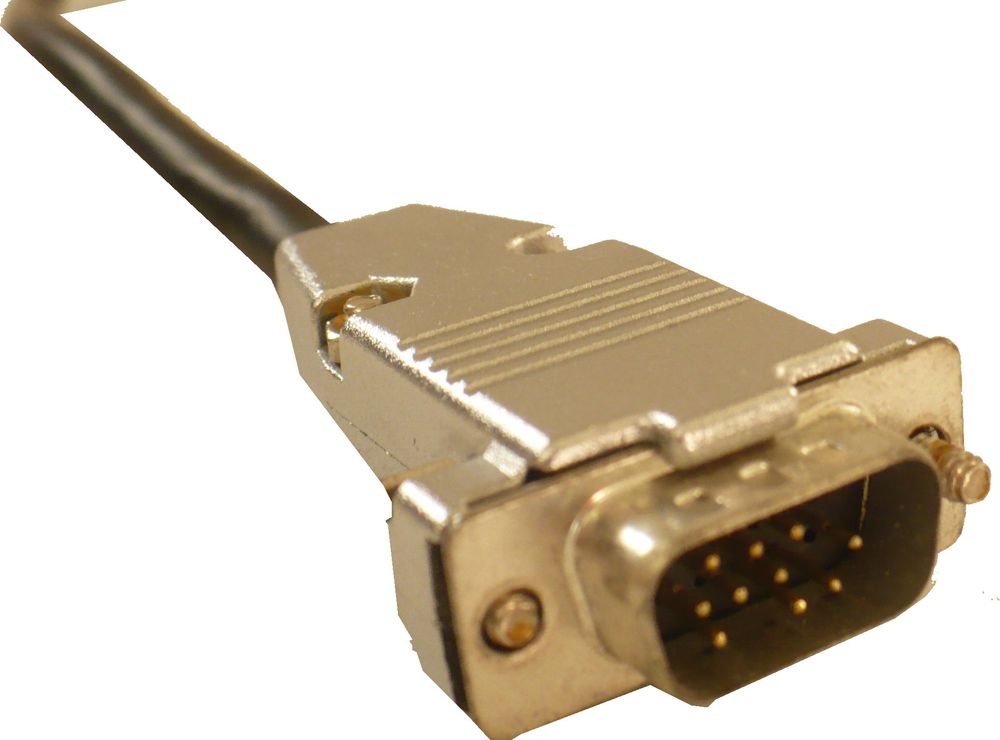

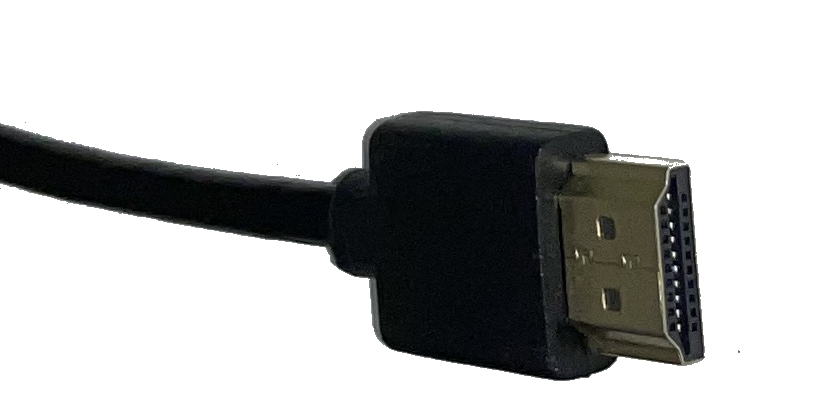

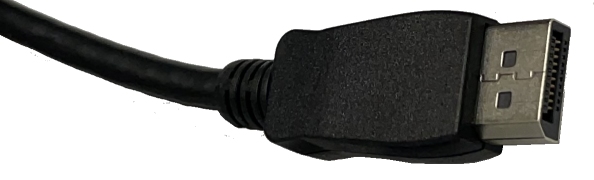

Konektor VGA (DSUB) - alalogový konektor VGA s kolíky	Konektor DVI - digitální konektor	Konektor HDMI - moderní konektor, umí přenášet obraz a také zvuk	Konektor DISPLAY PORT - moderní konektor, umí přenášet obraz a také zvuk

TISKÁRNA

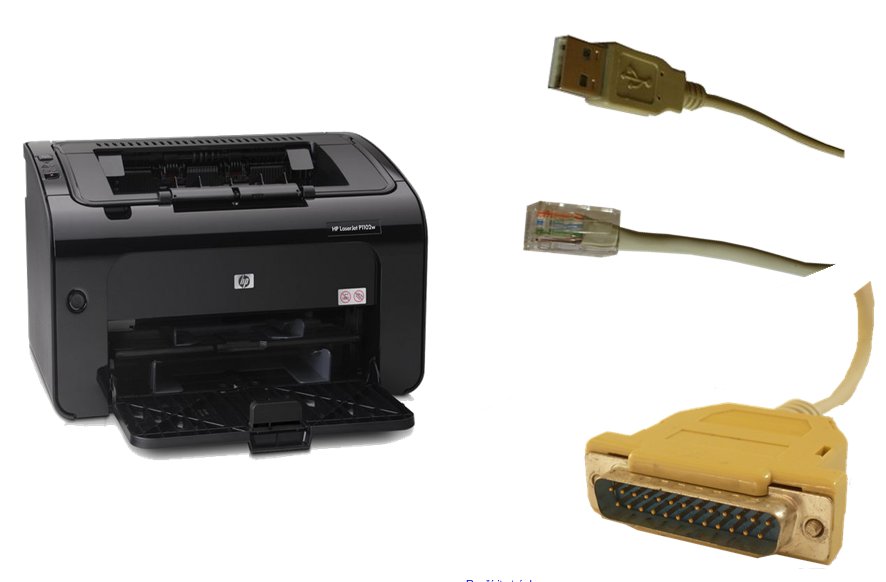

Tiskárna (printer). Tiskárna se připojuje pomocí tří možných konektorů, LPT je starý konektor s počátku PC technologií a dnes se s ním setkáme jen u starých tiskáren. Konektor USB už známe a je možné jej použít i u tiskáren. Některé tiskárny se dají připojit i do počítačévé sítě, tzn. je možné na jednu tiskárnu tisknout z více počítačů.

Konektor USB A, tato část se zasouvá do PC	Konektor LPT, tato část se zasouvá do PC	Konektor LAN, tato část se zasouvá do PC

SLUCHÁTKA

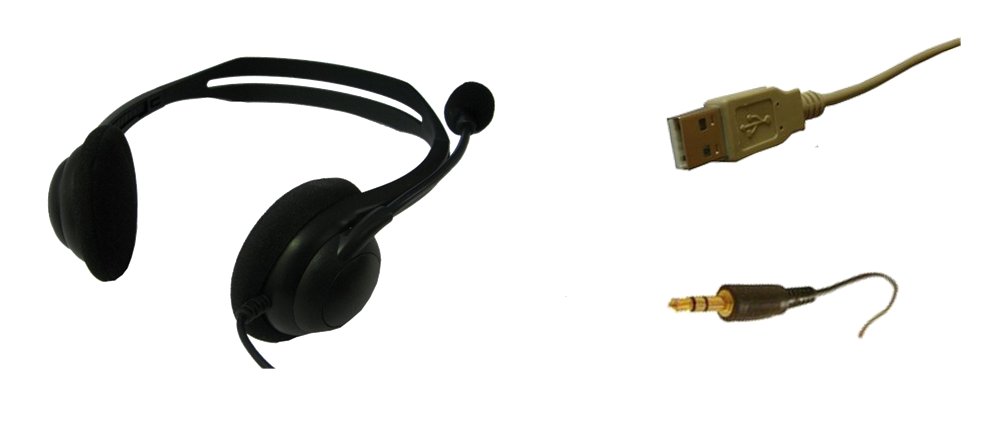

Sluchátka (headphones) Sluchátka se připojují nejčastěji připojují konektorem Jack 3,5, ten všichni známe právě ze sluchátek, další možnosti jsou připojení USB konektorem.

Konektor Jack 3,5	Konektor USB

REPRODUKTORY

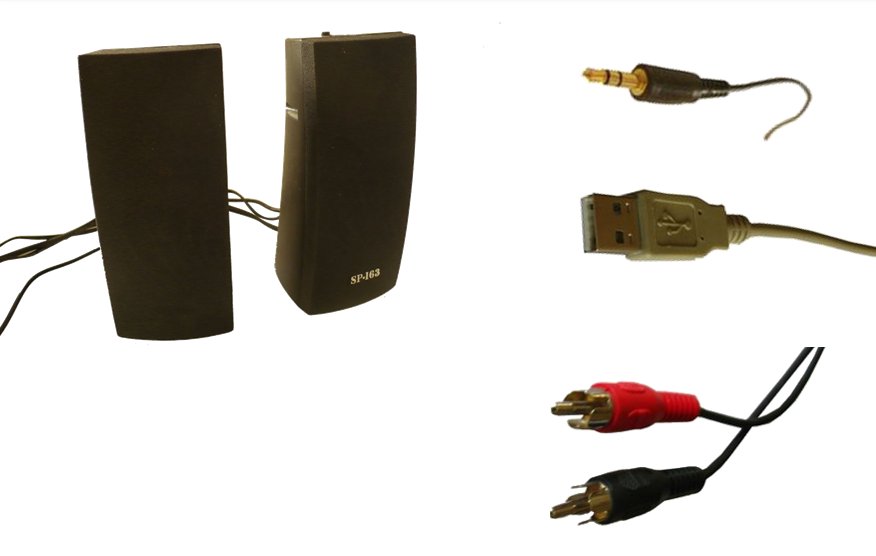

Reprodukrory (reproductor) Reproduktory se připojují nejčastěji připojují konektorem Jack 3,5, ten všichni známe právě ze sluchátek, další možnosti jsou připojení USB konektorem, pro profesionální použití se využívá konektor s názvem CINCH.

Konektor Jack 3,5	Konektor USB	Konektor Cinch

Zařízení vstupní i výstupní

FOTOAPARÁT

Digitální fotoaparát (digital camera). Fotoaparáty se stejně jako mobily připojují různými USB konektory. Některé firmy mají svůj vlastní USB konektor. Nejčastěji se však používají USB mini, micro, USB C a USB. Konektor USB mini a USB mikro, je další typ USB konektoru (mobily, fotoaparáty, čtečky paměťových karet, tablety, ext. disky a ext. DVD romky...) tato část se zasouvá do fotoaparátu

Konektor USB A, tato část se zasouvá do PC	Konektor USB mikro, tato část se zasouvá do foťáku	Konektor USB C, tato část se zasouvá do foťáku

ČTEČKA PAMĚŤOVÝ KARET

Čtečka pam. karet (card reader) Čtečka paměťoých karet se připojuje USB konektorem. Stejně jako u předchozích zařízeních část USB A zapojíme do PC a do čtečky zapojíme USB mini.

Konektor USB A, tato část se zasouvá do PC	Konektor USB mini, tato část se zasouvá do čtečky	Konektor USB mikro, tato část se zasouvá do čtečky	Konektor USB C, tato část se zasouvá do do čtečky

EXTERNÍ HARDDISK

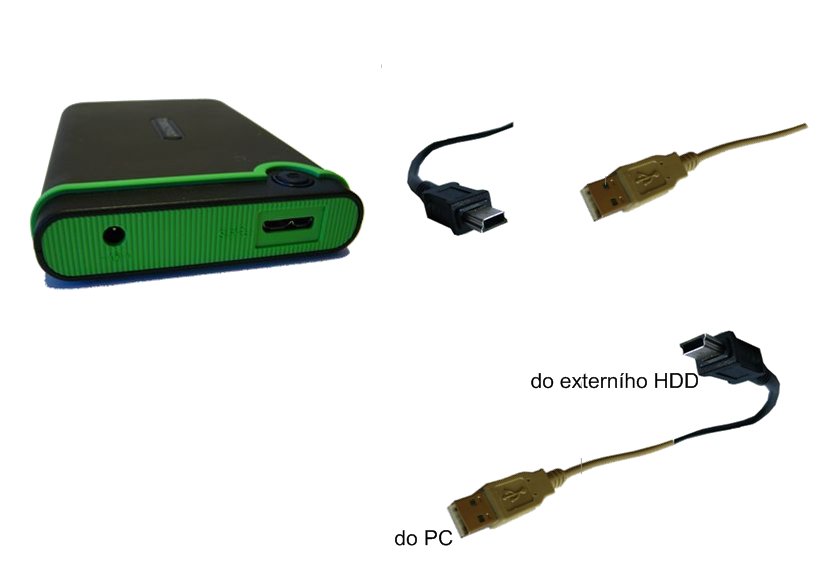

Externí harddisk (external harddisc). Externí pevný disk, externí DVD, externí CD, se připojuje pomocí kabelu USB. Část USB A zapojíme do PC. Do externího disku zapojujeme konetor USB mini nebo mikro. Může stát, že některý z výrobců má svou vlastní USB koncovku. USB mini nebo mikro se používá nejčastěji.

Konektor USB A, tato část se zasouvá do PC	Konektor USB mikro, tato část se zasouvá do externího disku	Konektor USB C, tato část se zasouvá do externího disku



USB

USB disk (USB disc). USB disky mají koncovku už v sobě integrovanou. Koncovka má tvar USB A. Fleška se zapojuje přímo do PC

PAMĚŤOVÉ KARTY

Paměťové karty (memory card). K přečtení paměťové karty potřebujeme čtečku paměťových karet. Proto i konektor je stejný. viz čtečka paměťových karet. Čtečka se k PC připojuje kabelem.

WIFI ROUTER

WIFI router (WIFI router). Toto zařízení připojujeme konektorem RJ-45. Tento konektor připojujeme počítačovou síť LAN (Local area netword).

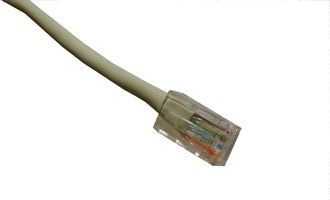

Konektor RJ-45 pro připojení do LAN, tato část se zasouvá do PC	Konektor RJ-45 pro připojení do LAN, tato část se zasouvá do Routeru nebo switche



MOBILNÍ TELEFON

Mobilní telefon (mobile telephone).

Konektor USB C a mikro se používají nejčastěji. Výrobci SAMSUNG, HTC, SONY ERICSON, .....
Můžou se objevit telefony s jiným USB konektorem. například Apple

Konektor USB A, tato část se zasouvá do PC	Konektor USB mikro, tato část se zasouvá do mobilu
Konektor USB C, tato část se zasouvá do mobilu	Konektor USB Lightning, tato část se zasouvá do mobilu

SHRNUTÍ:

USB konektorem lze připojit téměř vše, kromě zobrazovacích zařízení a počítačové sítě. Konektory PS2 se používají na připojení myši a klávesnice. Konektory DVI, VGA, DP, HDMI se používají na připojení zobrazovacích jednotek. Konektor Jack 3.5 se používá na připojení zvukových zařízení

!CHYBY

• při zapojování konektorů do PC se nejde splést, protože každý konektor je jiný, tady nemůžeme udělat chybu ani při neznalosti
• při nákupu zařízení nebo kabelu, bez neznalosti můžeme udělat snadno chybu



Důležité pojmy:
PS2, USB A, USB B,  USB C, Jack 3,5, USB mikro, USB mini, cinch, LPT, RJ-45, HDMI, VGA, DVI, LAN, HDMI, DISPLAY PORT
